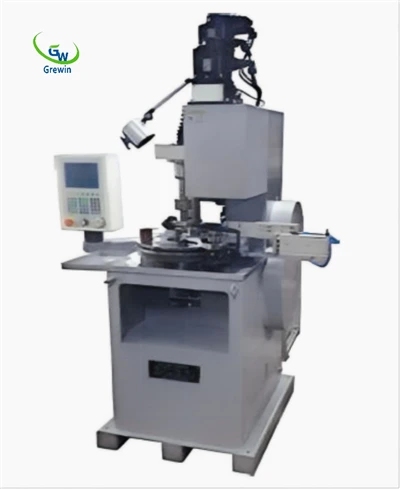

Täysautomaattinen yksi-akselinen, yksi-asema PFC-magneettinen rengaskäämityskone

1. Tekniset tiedot



Laiteparametrit / vaatimukset
Laitteen mitat	P 1200mm, L 1600mm, K 1700mm
Ohjausjärjestelmä	Servomoduuliväyläohjaus, Ethernet-portilla MES-järjestelmäliitäntää varten
Käyttöliittymä	Varattu käyttöliittymä liittämistä varten automaattiseen takatuotantolinjaan
Työprosessi	Automaattinen syöttö – Magneettikelaus – Purkaus
Johdinalue	Leveys 1–4 mm, paksuus 0,3–2 mm (oikea poikkeama muodostuvan ympyrän koon mukaan)
Pneumaattiset komponentit	AIRTAC tai vastaava taso
Turvallisuus	Noudata tuotannon turvallisuusvaatimuksia
Tuotantosykli	500–600 PCS/H (vaihtelee muodostuvan ympyrän langan pituuden mukaan)



2. Laitteiston yleinen layout



1. Keskipakosyöttimen syöttö → Kuljetinlinjan sijoittelu → Poikittaismoduulin lastaus ja purkaminen → Muotoilumoduulin muodostus → Poikittaispurkaus



2. Komponentit: Kosketusnäytön ohjaus, syöttökuljetinlinja, muotti, keskipakosyöttölaite, kelauslaitteet, poikittaiskäsittely



3. Laitemoduuli – Kuvaus



Laitteen parametrit

Käyttöjännite: 220V/50Hz

Teho: 2200W

Mitat: P1200 × L1600 × K1700mm



Pääkomponentit

Manipulaattori: Kotimainen huippumerkki

Virtalähde: Taiwan-merkki tai kotimainen huippumerkki

Pneumaattiset komponentit: AIRTAC tai vastaava taso
